Código de Cores em Fibras Ópticas

Você está começando a fazer as primeiras fusões de fibra óptica? Tem dificuldades para numerar as fibras dos cabos? Leia o Blog de hoje e aprenda com IAA FIBRA.

Como usar:

É importante saber como as fibras são enumeradas, principalmente na sangria de um cabo de backbone onde várias fibras já estão “acesas” e quebrar uma delas por engano pode resultar na queda do serviço de muitos clientes.

Para não se enganar, vamos primeiramente conhecer a sequência de cores das fibras ópticas apresentadas na tabela 1, abaixo:

abaixo:

📷

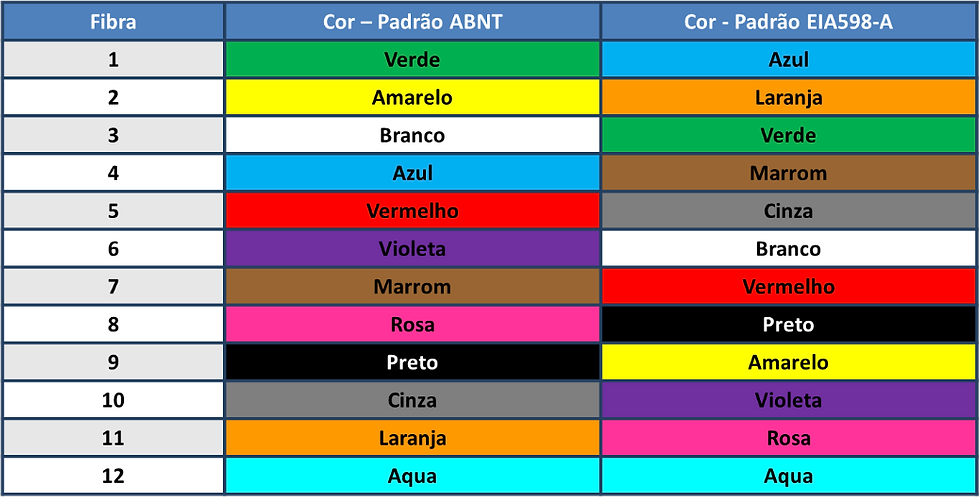

Tabela 1: código de cores de fibras padrão ABNT e EIA.

Note que esta tabela traz duas sequências de cores. A primeira sequência de cores foi definida pela ABNT e é a sequência utilizada no Brasil por todos os fabricantes nacionais na construção de seus cabos.

Já a segunda sequência, conhecido como “padrão internacional”, foi definida por um instituto de normatização americano chamado EIA e é adotado por vários países e fabricantes de todo o mundo.

Resumindo e esclarecendo, fabricantes de cabos nacionais seguirão o padrão ABNT.

Os cabos de fabricantes estrangeiros, mas que estão homologados pela Anatel, também seguiram o padrão ABNT. Já os cabos importados sem homologação da Anatel seguirão o padrão EIA.

Tão importante conhecer a numeração das fibras, é conhecer como numerar corretamente os tubos loose dos cabos, que está apresentada na tabela 2.

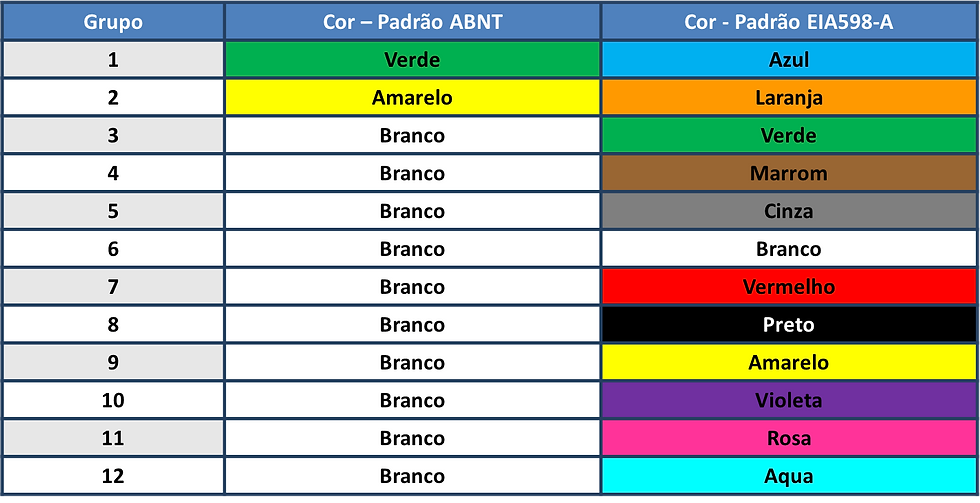

Tabela 2: código de cores de tubos loose padrão ABNT e EIA.

Para não nos enganarmos, basta seguir o seguinte critério de contagem:

– Tubo verde, também conhecido como “piloto”, será sempre o tubo 1.

– Tubo amarelo, também conhecido como “direcional”, será sempre o tubo 2 e também determinará se seguiremos a contar os demais tubos no sentido horário ou anti-horário.

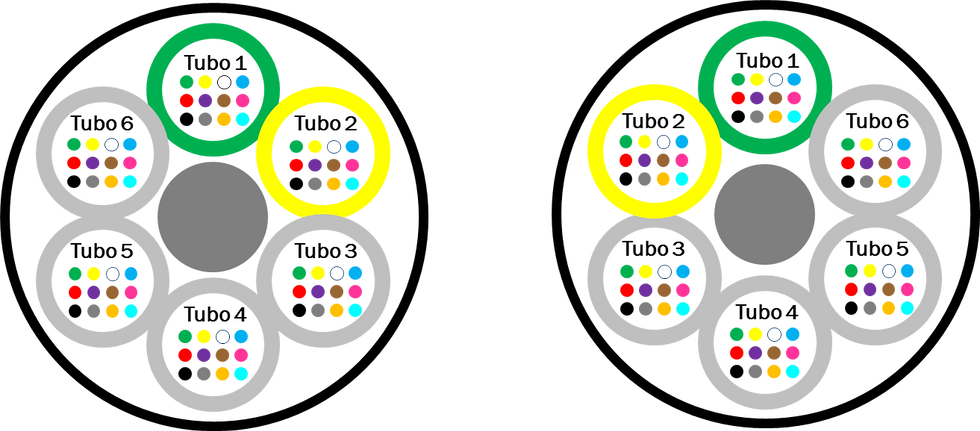

A figura abaixo ilustra o que foi comentado acima:

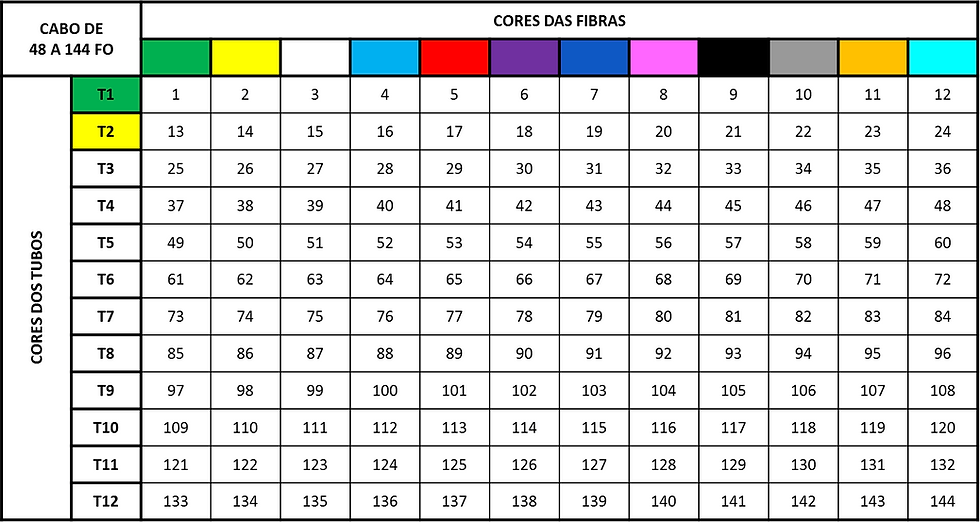

Tabela 4: Código de cores de fibras e tubos padrão ABNT para cabos de 48 a 144 fibras.
